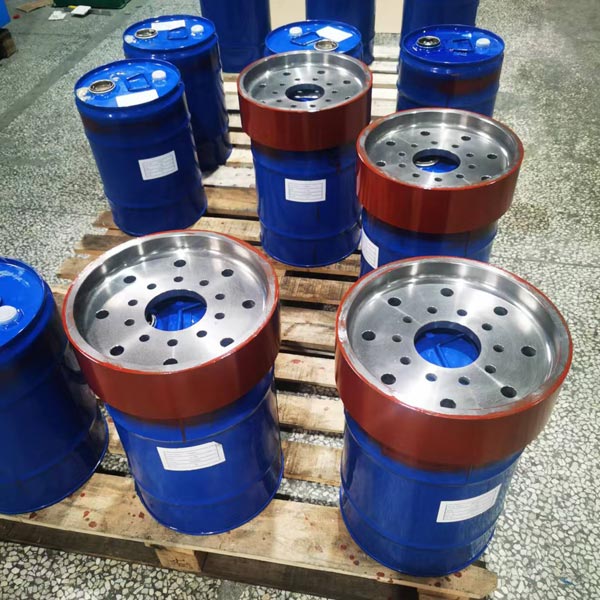

CPU浇注型聚氨酯轮

　　CPU包胶轮，顾名思义，就是采用‌浇注型聚氨酯弹性体‌(Castable Polyurethane Rubber，缩写CPU)作为包胶材料，通过浇注工艺包覆在金属轮芯(如钢芯、铸铁芯或铝合金芯)上制成的工业轮子。它是聚氨酯(PU)弹性体家族中的一个重要分支，与热塑性聚氨酯(TPU)不同，CPU属于‌反应型材料‌，通过液态原料在模具中发生化学反应、交联固化后形成三维网状结构，从而获得最终的弹性体包胶层。

　　一、CPU包胶轮的性能参数

　　一句话总结核心优势：

　　‌耐磨是橡胶的3-10倍 + 承载是橡胶的数倍 + 静音减震 + 耐油耐水 + 硬度软硬可调‌

　　二、浇注型聚氨酯轮制造工艺流程

　　CPU浇注型聚氨酯包胶轮的制造是一套精密的系统工程，主要包含以下步骤：

　　‌第一步：轮芯预处理。‌轮芯通常采用高强度碳钢、合金钢或铝合金，通过精密铸造或锻造成型。轮芯需经过清洗去油污、喷砂或化学蚀刻增加表面粗糙度以提升粘合强度，部分高端产品还需进行淬火与回火热处理以提高硬度和韧性。

　　‌第二步：模具准备。‌根据轮子尺寸和形状定制专用模具，内表面需光滑无毛刺。部分厂商采用真空浇注技术，通过负压排除气泡，提升包胶致密性。

　　‌第三步：液态原料配比与混合。‌按配方将预聚体、扩链交联剂及助剂由储罐经计量后打入混合头，在无水无氧环境下均匀混合。原料通常需低温储存(约-10℃至5℃)，防止自聚。

　　‌第四步：浇注成型。‌将混合均匀的液态聚氨酯注入覆盖了轮芯的模具中，可采用离心浇注或静态浇注方式，确保胶液均匀分布于轮芯表面。

　　‌第五步：高温硫化(交联固化)。‌将模具置于硫化机中，在100℃至150℃下持续数小时，使聚氨酯发生交联反应，形成稳定的三维网状结构。硫化时间与温度需精准控制，避免欠硫或过硫。

　　‌第六步：冷却脱模。‌硫化完成后缓慢冷却至室温，冷却速率需严格控制以防止内应力导致开裂。脱模后即得到初步成型的包胶轮。

　　‌第七步：后处理与质检。‌包括防锈处理、必要的涂层(如耐磨陶瓷涂层或抗静电涂层)、尺寸精度检测(通常公差控制在±0.5mm以内)、外观检查(气泡、裂纹等缺陷率控制在0.1%以下)、动平衡测试(不平衡量通常≤5g·cm)、承载能力测试(施加1.5倍额定载荷持续24小时，变形量≤5%)、以及DIN磨耗试验等耐磨性测试。

　　三、CPU浇注包胶轮核心优势

　　CPU浇注型聚氨酯包胶轮之所以能在工业领域全面替代传统橡胶轮和塑料轮，核心在于以下突出性能：

　　‌极致耐磨。‌CPU的耐磨性是天然橡胶的3至5倍，在磨损严重的工况(如采矿、物流搬运)中优势极为明显。实验和现场使用均表明，聚氨酯的耐磨性能超过许多其他材料。

　　‌高承载能力。‌CPU具有较高的模量、高抗张强度和高拉伸率，与硬度相当的一般橡胶相比，承载能力高得多。这种高承载与优异耐磨、韧性的结合，使其在工业实芯轮胎和辊筒应用中表现突出。

　　‌优异的抗撕裂性。‌撕裂强度远优于传统橡胶，在涉及冲击磨损的用途中优势显著，能有效抵抗割裂发展。

　　‌宽泛的硬度范围。‌CPU硬度可覆盖邵氏A20至邵氏D70以上，从极软到极硬均可实现，满足从静音减震到重载支撑的各种需求。低硬度产品(如邵氏A75-80)尤其适合对地面保护要求高、需要静音减震的场合。

　　‌耐油耐化学腐蚀。‌对矿物油、动植物油、柴油、汽油、润滑油、煤油、醇及盐水溶液等均有良好的耐溶剂性，在油类和溶剂中的稳定性远超普通橡胶。

　　‌优良的物理性能。‌压缩变形小、回弹性好(压缩50%后可完全回弹)，缓冲减震、静音效果突出，长期使用不会变硬老化。

　　‌使用温度范围广。‌一般在-40℃至120℃之间正常工作，低温可达-70℃仍保持弹性，但高温下(超过120℃)可能软化。

　　‌与金属粘合性极强。‌CPU与轮芯的粘合强度远高于普通橡胶，不易脱胶，这是包胶轮最关键的质量指标之一。优质厂家甚至提供"脱胶包换"的承诺。

　　浇注型包胶轮是将高性能聚氨酯弹性体通过精密浇注工艺与金属轮芯牢固结合而成的工业级轮子。它以耐磨性为橡胶的3至5倍、承载能力远超同硬度橡胶、耐油耐化学腐蚀、硬度范围极宽(邵氏A20至D70以上)、与金属粘合牢固不脱胶等核心优势，已全面取代传统橡胶轮和塑料轮，成为现代工业行走系统中不可或缺的关键部件。无论是仓储物流的高效搬运，还是洁净车间的精密转移，亦或是重工业的极限承载，CPU包胶轮都能提供可靠、长久、高性能的解决方案。
